Модульні розточувальні інструментальні системи KAISER

Компанія Heinz Kaiser AG і займається виробництвом та розробкою розточувального інструменту понад 70 років. Модульні інструментальні системи KAISER можуть використовуватися як на європейських верстатах, так і на більшості верстатів пострадянського простору, для цього компанія робить всілякі оправки для різних типів верстатів шпинделів: DIN 69871, HSK (DIN 69893), DIN 2080, MAS403BT, MAS405BT. 1978, MORSE 4/M14/M16, MORSE 5/L, WELDON-блоки.

Розточувальні інструментальні системи KAISER дозволяють розточувати весь діапазон отворів від 0,4 мм до 1200 мм, використовуючи як чорнову, так і чистову обробку з точністю до 1 мкм і за рахунок своєї виняткової жорсткості забезпечують високопродуктивну розточку з максимальним ставленням діаметр/довжина до 1:10. .

Компанія KAISER також розробила ряд інструментів для свердління отворів, використовуючи свердла KAISER зі змінними пластинами та запатентованими оправками з подвійним ексцентриком з безступінчатим регулюванням діаметра для свердлів.

Каталог KAISER. Прецизійні модульні інструментальні системи

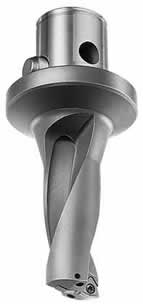

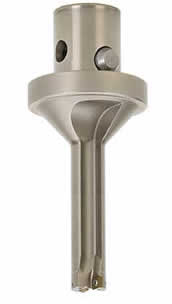

Свердла:

• діаметр Ø 16-69 мм
• довжина до 4Ø
• можливість встановлення прямо на оправлення (збільшення жорсткості)

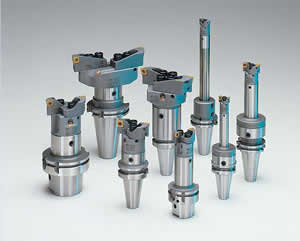

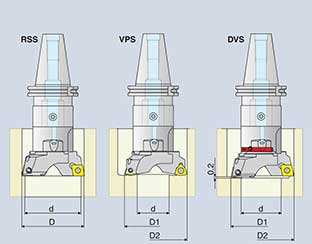

Чорнові розточувальні головки серій RW і TW.

• дворізцеві, з можливістю зняття фаски
  можливість обробки з переривчастим різанням (на удар)
  зняття припуску до 40% від діаметра за один прохід
  діапазон обробки Ø 20 - 203 мм









Чистові розточувальні головки серій EWN та EWB



• діапазон обробки Ø 0,4 - 203 мм
• можливість бокового та центрального кріплення різця
• високопродуктивна розточка на оборотах до 30000 об/хв
• висока стійкість та точність постановки на розмір (до 1 мкм)





Чорнова та чистова розточка великих діаметрів (150 – 1200 мм) серія 317

• максимальна точність та жорсткість
• чернова і чистова розточування, обточування
• балансування за рахунок противаг та балансувальної шкали
• наявність компонентів з високоміцного алюмінію для полегшення ваги системи
• робота на високих швидкостях різання за рахунок додаткових гвинтів безпеки
• зняття припуску до 60 мм на діаметр за один прохід при чорновому розточуванні



Переваги використання розточувальних інструментальних систем KAISER:

• Максимальна жорсткість за рахунок великих сил попереднього натягу та великих опорних поверхонь.
• Максимальний крутний момент без втрати взаємозамінності та простоти обслуговування.
• Висока стійкість та точність постановки на розмір (до 1 мкм) при обробці як серійних та дрібносерійних деталей, так і при розточуванні штучних отворів.
• Точне становище інструменту навіть при використанні кількох адаптерів.
• Гасіння вібрацій завдяки внутрішньому тертю.
• Висока міра взаємозамінності, найбільша радіальна помилка при перевстановленні 0.002 мм.
• Можливість правого та лівого обертання.
• Попереднє балансування базових оправок, перехідників та подовжувачів у стандартному виконанні.
• Подача СОЖ через інструмент або за допомогою спеціального адаптера.
